久久99深爱久久99精品I午夜久草I国产黄色精品网站I看黄色.comI911精品美国片911久久久I五月天综合在线

ISO P 鋼 定義

• 鋼是金屬切削領域最大的工件材料組。
• 鋼可以是非淬硬鋼或調質鋼，硬度通常在HB 400以內。硬度大于HRC48高至HRC62-65的鋼屬于ISO H。
• 鋼是以鐵為主要元素 (Fe基) 的合金。
• 非合金鋼的碳含量低于0.8%，而且只有鐵（Fe）一種金屬元素，沒有其它合金元素。
• 合金鋼的碳含量低于1.7 %，材料中的合金元素有Ni、Cr、Mo、V和W等。
• 低合金鋼的合金元素含量低于5%。
• 高合金鋼的合金元素含量在5%以上。

切削加工性概述

• 鋼的切削加工性依其合金元素、熱處理和制造工藝 (鍛造、軋制、鑄造等) 不同而不同。
• 一般而言，切屑控制較容易和平順。
• 低碳鋼粘性較大，易產生較長的切屑，需要鋒利的切削刃。
• 特定切削力kc1： 1400-3100 N/mm2。
• 切削力以及切削所需的功率保持在限定范圍內。

合金元素
C影響硬度 (較高的含量會增加磨料磨損)。碳含量低于0.2%，則會增加粘結磨損，從而導致積屑瘤和不良斷屑。
Cr、Mo、W、V、Ti、Nb(硬質點形成元素) – 增加磨料磨損。
O對切削加工性有較大影響：它形成非金屬、氧化和磨料夾雜物。
Al、Ti、V、Nb作為鋼材的晶粒細化元素，使鋼材韌性更強、更難于加工。
P、C、N這些元素在鐵素體中，降低了材料的延展性，增加了粘結磨損。

積極作用
在易切削鋼 (具有較低的熔點) 中，Pb元素可以減少切屑和刀片之間的摩擦，并降低磨損和改善斷屑。
Ca、Mn (+S)形成有潤滑作用的硫化物。高S含量提高切削加工性和改善斷屑。
硫 (S)是有利于切削加工性的元素。即使很小的硫含量差異，如在0.01%和0.03%之間，也會對切削加工性產生重要影響。這一效應被用于易切削鋼。典型的硫含量約為0.25%。硫形成軟硫化錳 (MnS) 內含物，并在切屑和切削刃之間形成潤滑層。MnS也能改善斷屑。鉛 (Pb) 有類似的作用，經常與S一起用于易切削鋼中，含量約為0.25%。

既有正面作用也有負面作用
Si、Al、Ca 形成氧化物，增大磨損。鋼中的氧化物對切削加工性有重要影響，盡管它們在總組成
中占的比例很小。這種影響有負面的，也有正面的。例如，鋁 (Al) 用于還原鐵水。然而，鋁形成硬的有研磨性的氧化鋁 (Al2O3)，對切削加工性有不良影響 (與刀片上的氧化鋁涂層比較)。然而，可以通過加入鈣 (Ca) 在磨料粒子周圍形成軟殼來消除這一負面影響。

• 鑄鋼表面上會有砂和爐渣，結構粗糙，對切削刃韌性要求很高。
• 軋制鋼表面結構因粒度十分大而不均勻，進而導致切削力變化較大。
• 鍛鋼粒度較小，結構上較均勻，切削時產生的問題較少。

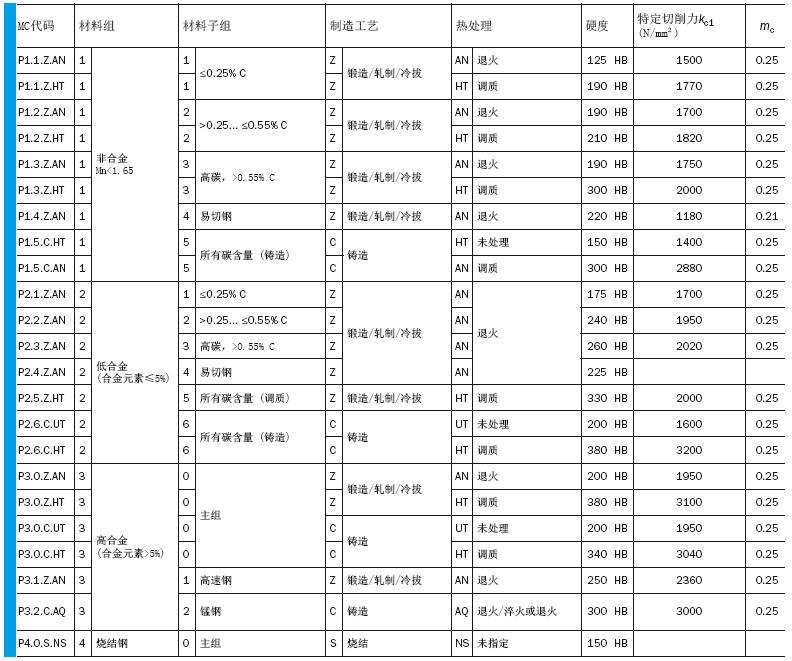

鋼材MC代碼

非合金鋼 – P 1.1-1.5

定義

在非合金鋼中，通常碳含量少于0.8%；而合金鋼有附加合金元素。硬度從HB 90至350變化。較高的碳含量 (>0.2%)，使材料可以進行硬化處理。

常見零件

切削加工性

對于低碳鋼 (< 0.25%)，要特別注意斷屑困難和粘結趨勢 (積屑瘤)。使用高切削速度和鋒利的切削刃和/或槽形，以及正前角刀片和薄涂層牌號，可降低粘結趨勢。在車削時，建議切削深度接近或大于刀尖半徑，以改善斷屑。一般而言，淬硬鋼的切削加工性很好，但是切削刃容易產生較大的后刀面磨損。

L低合金鋼 – P 2.1-2.6

切削加工性

硬材料在切削區域產生較高的熱量，會引起切削刃塑性變形。

高合金鋼 – P 3.0-3.2
